黑龍江防爆磁力啟動器的硬件有什么特點？
作者：管理員 發布時間：2020/3/17 10:38:59 點擊率：205403

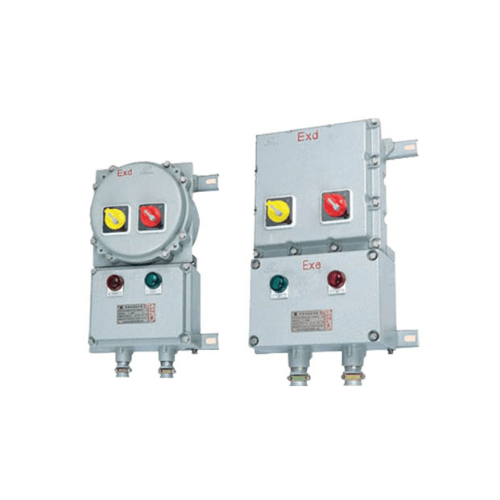

防爆磁力啟動器是一種礦山常見的組合電器，其主要由隔離換向開關、真空接觸器、熔斷器按鈕等元件組成，用來控制和保護電動機。其中的控制單元可對控制負荷的工作電流、電壓等電器信號進行檢測、運算、分析和邏輯判斷。那么硬件設施又有什么特點呢？
防爆磁力啟動器的硬件電路是整個裝置的基礎，包括以下幾個方面：
1、控制電源電路：控制電源電路為控制系統提供工作電源。由隔離變壓器、整流濾波電路及穩壓裝置組成。
2、本安先導電路：本安先導電路的作用是在主回路合閘之前優先導通，并向CPU提供控制方式信號。由本安電源、中間繼電器及單機遠控、單機近控、遙控及自動轉換開關等組成。
3、前置輸入電路：由互感器檢測到的電流、電壓等信號需先經過電壓電流轉換，采樣保持轉換后，才能輸入單片機系統。
4、單片機系統電路：?jiǎn)纹瑱C(jī)系統電路是此裝置的核心，由高性能的16位單片機配以復位電路以及驅動等電路組成。
5、通訊電路：此裝置設置兩種串行通信方式，采用收發器來實現。
防爆磁力啟動器的硬件電路是整個裝置的基礎，包括以下幾個方面：
1、控制電源電路：控制電源電路為控制系統提供工作電源。由隔離變壓器、整流濾波電路及穩壓裝置組成。
2、本安先導電路：本安先導電路的作用是在主回路合閘之前優先導通，并向CPU提供控制方式信號。由本安電源、中間繼電器及單機遠控、單機近控、遙控及自動轉換開關等組成。
3、前置輸入電路：由互感器檢測到的電流、電壓等信號需先經過電壓電流轉換，采樣保持轉換后，才能輸入單片機系統。
4、單片機系統電路：?jiǎn)纹瑱C(jī)系統電路是此裝置的核心，由高性能的16位單片機配以復位電路以及驅動等電路組成。
5、通訊電路：此裝置設置兩種串行通信方式，采用收發器來實現。
